一、概述:
" 1、該系列減速機在模塊組合體系基礎上設計制造,有極多的電機組合、安裝形式和結構方案。傳動比劃分細,范圍廣,組合機型可以形成很大的傳動比。滿足不同的使用工況,性能優越。
2、該系列采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。該系列關鍵零部件采用了高抗磨材料,并經過特種熱處理,具有加工精度高,傳動平穩、體積小承載能力大、壽命長等特點。
3、可用于正、反轉,承受較大的徑向載荷,可承受不大于徑向力10%的軸向載荷。多應用于冶金、污水處理、化工、制藥等行業。"
二、特點:

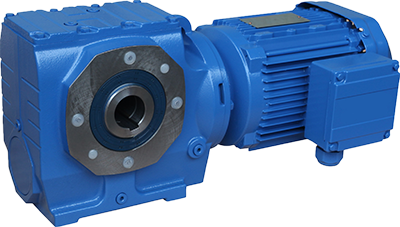

1、該系列輸出軸垂直于輸入軸,傳動部分由斜齒輪和蝸輪蝸桿構成。
2、安裝方式:底腳軸伸式安裝(S型)、B5法蘭軸伸式安裝(SF型)、空心軸式安裝(SA型)、法蘭空心軸式安裝(SAF型)、B14法蘭空心軸式安裝(SAZ型)、帶防轉臂空心軸式安裝(SAT型)。安裝位置不受限制,易于選擇。
3、減速比7.5-69.39是77% ;70.43-288是62% ;S/R組合式是57%。
4、噪聲低:減速機主要零部件都經過精密加工,并通過精心組裝和測試,因而減速機噪聲較低。
5、使用壽命長:在正確選型(包括選用適當?shù)氖褂孟禂?shù))和正常使用維護的條件下,蝸輪部分的使用壽命不低于10000小時,其它(除易損件外)的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。
三、減速機的型號及相關參數:
規格 | 37 | 47 | 57 | 67 | 77 | 87 | 97 | |
結構形式 | S SA SF SAF SAT SAZ | |||||||
輸入功率 (kw) | 0.18-0.75 | 0.18-1.5 | 0.18-3.0 | 0.25-5.5 | 0.55-7.5 | 0.75-15 | 1.5-22 | |
傳動比 | 10.27-165.71 | 11.46-244.74 | 10.78-196.21 | 11.55-227.20 | 9.96-241.09 | 11.83-223.26 | 12.75-230.48 | |
許用轉矩 (N.m) | 90 | 170 | 300 | 520 | 1270 | 2280 | 4000 | |
重量(Kg) | 7 | 10 | 14 | 26 | 50 | 100 | 170 |
